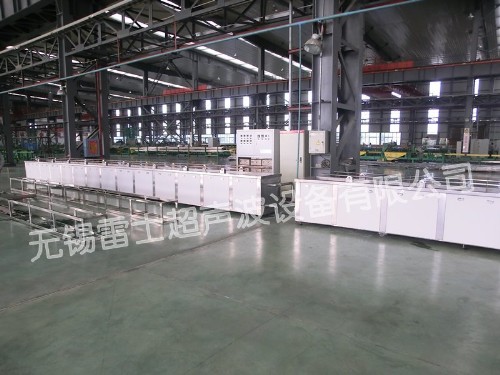

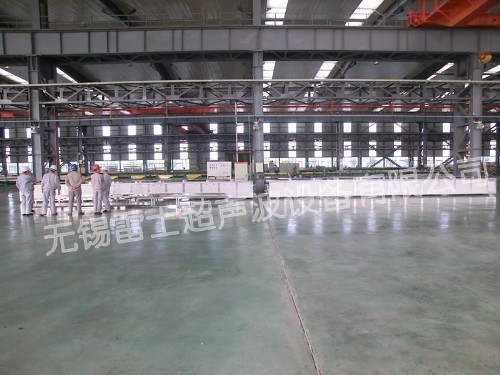

铜管不锈钢管超声波清洗设备

型号：LSA-E25/9/1200超声波清洗机

一、系统构成

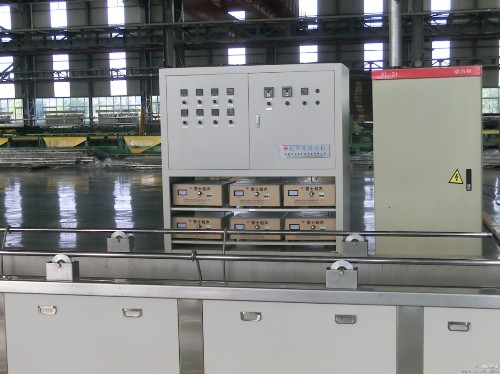

组合电器控制柜       一只

超声波发生器         12台

超声波震板           12台

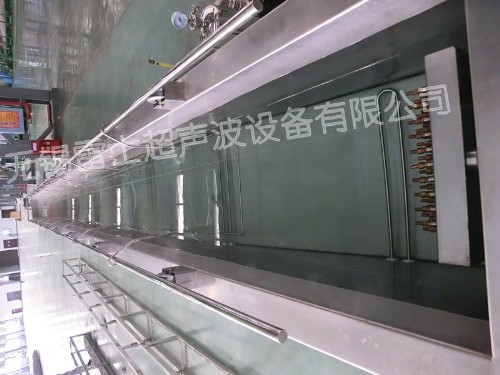

超声波清洗槽         一台

超声波漂洗槽         一台

过滤循环装置         二套

料框摆动装置         二套

加热装置             二套

二、技术参数

整机总重量：  2.5T

输入电压：    AC380V/50HZ

超声波清洗槽参数                   漂洗槽参数

外型尺寸：    11500*750*800mm     外型尺寸：   11500*750*800mm

内槽尺寸：    11000*550*670mm     内槽尺寸：   11000*550*670mm

超声波功率：  55KW                过滤器流量：  12T/H

超声振盒壁厚： 2mm                电泵扬程：   15m/H  转速2800r/min

超声波频率:   25KHZ               喷口数量：   50个

过滤器流量：  12T/H                喷口直径：    3mm

电泵扬程：    15m/H 转速2800r/min  调速电机：    0.75W

调速电机：    0.75W                摆动速率：    25~30转/min

摆动速率：    25~30转/min          加热功率：    55KW

加热功率：    55KW                时间控制：    0s~99H

时间控制：    0s~99H

三、操作指南

1.在超声波槽内与漂洗槽内加水至指定液位，按比例在超声波清洗机槽内加入清洗剂。

2.开启电源，打开超声波槽与漂洗槽的加热系统，预热加温，使水温升至40~50℃。

3.按下超声波开启按钮，将管件以平铺形式摆放在超声波槽内的料框上，（建议每批次在百根以内为宜），清洗时间通常为数分钟，具体视工件脏污程度、每批清洗数量而定。

4.开启超声波槽内的循环过滤开关，边清洗边过滤杂质，通常为小流量循环。

5.打开超声波槽内摆动装置开关，使管件随料框匀速摆动，摆动轨迹为±25CM一般为15~20转/min,可自由调整。

6.吊出管件，在超声波槽上方时，略微倾斜停留，倒出管内残余清洗液。

7.将管件放在漂洗槽中，开启漂洗槽的摆动装置和循环过滤装置，漂去管件上的清洗液残余及残余细微颗粒物，可进行大流量循环过滤，因槽内无超声设置，逼需考虑水流对超声波发射方向的干扰。

8.吊出工件，倾斜倒出液体，完成整个清洗流程。

9.下班之前，关闭电源，放出超声波槽内液体，清水冲洗保养设备。
